Industrie-Prozesse
•Mechanischer Durchflussmesser; Niederdruck
•Montage am Druckregeler oder Rohrnetz
•Geeignet für technische Gase
•Hergestellt aus Leichtmetall
•Mechanischer Flügeldurchflussmesser
Conçu pour la mise en œuvre de: Technische Gase
DESCRIPTION
Application Type:
Die Entnahmestellen DYNAVAL und DYNAMAL sind für die Niederdruckanwendung mit nicht korrosiven reinen Gasen in Produktionsanlagen und Labors konzipiert. Sie werden an Gasentnahmestellen montiert und bilden ein Verteilernetzterminal in Rohrleitungseinbau oder an Entnahmestelleneinbau (in Verbindung mit der VPN-Entnahmestelle). Mit ihrer direkten Ablesbarkeit sind sie für alle Anwendungen bestimmt, bei denen es notwendig ist, den Durchfluss an den Entnahmestellen zu messen und zu visualisieren. Die DYNAVAL-Entnahmestellen sind speziell für alle Anwendungen konzipiert, bei denen eine genaue Messung des Durchflusses über ein dem Durchflussmesser nachgeschaltetes Einstellventil erforderlich ist. Specifications Durchflussmesser mit Einstellventil am Ausgang der Ableseeinheit.
>strong>Specifications
Application Type:
Die Entnahmestellen DYNAVAL und DYNAMAL sind für die Niederdruckanwendung mit nicht korrosiven reinen Gasen in Produktionsanlagen und Labors konzipiert. Sie werden an Gasentnahmestellen montiert und bilden ein Verteilernetzterminal in Rohrleitungseinbau oder an Entnahmestelleneinbau (in Verbindung mit der VPN-Entnahmestelle). Mit ihrer direkten Ablesbarkeit sind sie für alle Anwendungen bestimmt, bei denen es notwendig ist, den Durchfluss an den Entnahmestellen zu messen und zu visualisieren. Die DYNAVAL-Entnahmestellen sind speziell für alle Anwendungen konzipiert, bei denen eine genaue Messung des Durchflusses über ein dem Durchflussmesser nachgeschaltetes Einstellventil erforderlich ist. Specifications Durchflussmesser mit Einstellventil am Ausgang der Ableseeinheit.
>strong>Specifications
Genauigkeit: Präzise Einstellung des Durchflusses (±10% Anzeige bei Skalenendwert)
Zuverlässig: Jedes Gerät ist individuell auf das Gas bei einem festen Druck von 3,5 bar kalibriert.
TECHNICAL SPECIFICATIONS

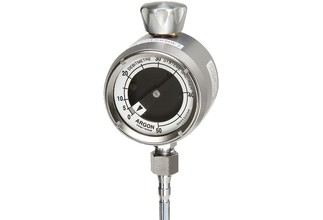

| Reference | DYNAVAL_15l_min |
| Flow | 15 l/min, |
| Packaging Type | Verrohrung |
Encombrement
L:56.0000 MILLIMETER H:121.0000 MILLIMETER D:61.0000 MILLIMETER Net Weight0.4000 KILOGRAM
L:56.0000 MILLIMETER H:121.0000 MILLIMETER D:61.0000 MILLIMETER Net Weight0.4000 KILOGRAM
