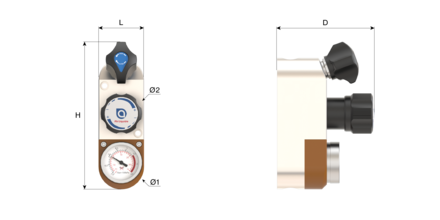

•Kompakte Wandentnahmestelle
•Absperren und Regeln des Betriebsdruckes bzw. des Durchflusses
•Geeignet für reines Acetylen
•Hergestellt aus Aluminium eloxiert
Conçu pour la mise en œuvre de: Reines Acetylen
DESCRIPTION
Application Type:
Die PDG-Einsatzstellen sind Alphagaz 1- Gasversorgungsanlagen, die für die Verwendung von reinen Gasen und nicht korrosiven Gemischen mit einer Reinheit bis Gasequalität 5,0 einer Konzentration von über 10 ppm über ein Rohrleitungssystem konzipiert sind. Mit einem Anwendungsbereich für Laboratorien und Produktionslinien ist es ideal für die Produktreihen LASAL & ALIGAL geeignet. Als Versorgungseinrichtungen regeln sie den Eingangsdruck auf den gewünschten Betriebsdruck und ermöglichen es, den einströmenden Gasstrom je nach Bedarf zu- oder abzuschalten. Die Ausführung in Edelstahl wird für aggressive Umgebungen empfohlen (PDG.S). Die PDG-A-Entnahmestellen sind für die Versorgung von Analysegeräten in Laboratorien mit reinem Acetylen vorgesehen. Mit seinem maximalen Vordruck von 1,5 bar wird es für die Versorgung von Atomabsorptionsspektrometern empfohlen. Specifications Der kompakte Körper des PDG enthält ein Absperrventil im Eingang, einen Druckregler und ein Manometer zur Anzeige des eingestellten Arbeitsdrucks im Ausgang. Das Absperrventil hat eine Öffnungs-/Schließfunktion über eine 90°-Drehung des Handrads. So ist auch aus der Ferne leicht zu erkennen, ob das Ventil geöffnet oder geschlossen ist. Zwei verschiedene Druckreglertechnologien (Faltenbalg oder Membran) ermöglichen eine Vielzahl von unterschiedlichen Vordruckeinstellungen. Jeweils zwei unabhängige Ein- und Auslässe bieten variable Anschlussmöglichkeiten für direkte oder indirekte Verrohrung. Das ausgeglichene Hauptventil minimiert Eingangsdruckschwankungen.
>strong>Specifications
Application Type:
Die PDG-Einsatzstellen sind Alphagaz 1- Gasversorgungsanlagen, die für die Verwendung von reinen Gasen und nicht korrosiven Gemischen mit einer Reinheit bis Gasequalität 5,0 einer Konzentration von über 10 ppm über ein Rohrleitungssystem konzipiert sind. Mit einem Anwendungsbereich für Laboratorien und Produktionslinien ist es ideal für die Produktreihen LASAL & ALIGAL geeignet. Als Versorgungseinrichtungen regeln sie den Eingangsdruck auf den gewünschten Betriebsdruck und ermöglichen es, den einströmenden Gasstrom je nach Bedarf zu- oder abzuschalten. Die Ausführung in Edelstahl wird für aggressive Umgebungen empfohlen (PDG.S). Die PDG-A-Entnahmestellen sind für die Versorgung von Analysegeräten in Laboratorien mit reinem Acetylen vorgesehen. Mit seinem maximalen Vordruck von 1,5 bar wird es für die Versorgung von Atomabsorptionsspektrometern empfohlen. Specifications Der kompakte Körper des PDG enthält ein Absperrventil im Eingang, einen Druckregler und ein Manometer zur Anzeige des eingestellten Arbeitsdrucks im Ausgang. Das Absperrventil hat eine Öffnungs-/Schließfunktion über eine 90°-Drehung des Handrads. So ist auch aus der Ferne leicht zu erkennen, ob das Ventil geöffnet oder geschlossen ist. Zwei verschiedene Druckreglertechnologien (Faltenbalg oder Membran) ermöglichen eine Vielzahl von unterschiedlichen Vordruckeinstellungen. Jeweils zwei unabhängige Ein- und Auslässe bieten variable Anschlussmöglichkeiten für direkte oder indirekte Verrohrung. Das ausgeglichene Hauptventil minimiert Eingangsdruckschwankungen.
>strong>Specifications
Kompakt: Die geringe Größe erlaubt es, bis zu 3 PDGs auf einer Montageplatte auszurichten.
Zuverlässig: Der Guss aus einem Stück Aluminium, Messing oder Edelstahl (je nach Ausführung) reduziert das Risiko von Leckagen.
Modular: Bietet mit seinen seitlichen und zentralen Anschlüssen und unterschiedlichen Kunststoffabdeckungen zur Gaskennzeichnung verschiedene Montagemöglichkeiten.
TECHNICAL SPECIFICATIONS
| Reference | PDG-A_1.5-1-0.5 |
| Output pressure | 0,1 bis 1 BAR |
| Flow | 0,5 Nm³/h |
| Packaging Type | Verrohrung |
Encombrement
L:45.0000 MILLIMETER H:145.0000 MILLIMETER D:108.0000 MILLIMETER Diam1:40.0000 MILLIMETER Net Weight0.8500 KILOGRAM
L:45.0000 MILLIMETER H:145.0000 MILLIMETER D:108.0000 MILLIMETER Diam1:40.0000 MILLIMETER Net Weight0.8500 KILOGRAM
Safety & Transport
Achtung bei der Anwendung von Acetylen und Sauerstoff sind zum Schutz Zerfallsperren oder gleichwertige Sicherheitseinrichtungen wie Flammrückschlagventile zu installieren.
Achtung bei der Anwendung von Acetylen und Sauerstoff sind zum Schutz Zerfallsperren oder gleichwertige Sicherheitseinrichtungen wie Flammrückschlagventile zu installieren.
