Labor & Analytik
•Mehrfach Entnahmestelle
•Integriertes Absperrventil
•Geeignet für Reinstgase bis 6.0
•Messing verchromt
Conçu pour la mise en œuvre de: Acetylen / Reinstgase
DESCRIPTION
Application Type:

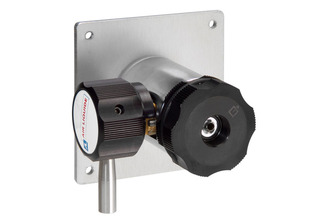

VPM sind Niederdruck-Entnahmestellen für das Gasversorgungssystem Alphagaz 1 & 2, die für die Verwendung von reinen Gasen und nicht korrosiven Gemischen mit einer Reinheit bis Gasequalität 6,0 und einer Konzentration von über 1 ppm über ein Rohrleitungssystem konzipiert sind. Mit einem Anwendungsbereich für Laboratorien und Produktionslinien ist es perfekt für die Produktreihen PHARGALIS & ALIGAL geeignet. Die Ausführung in Edelstahl wird für aggressive Umgebungen und die Verwendung von Acetylen empfohlen (PDG.S). VPM haben eine maximale Vordruckbelastung von 50 bar und können an einer Wand oder einer Rückwand für 2, 3 oder 4 Ventile befestigt werden. Ihr integriertes Metallmembran-Absperrventil zeigt direkt an, ob der Druck im Durchfluss geöffnet oder geschlossen ist. Specifications Der kompakte Körper des VPM enthält ein Absperrventil im Eingang. Das Absperrventil hat eine Öffnungs-/Schließfunktion auf dem Handrad.
>strong>Specifications
Application Type:
VPM sind Niederdruck-Entnahmestellen für das Gasversorgungssystem Alphagaz 1 & 2, die für die Verwendung von reinen Gasen und nicht korrosiven Gemischen mit einer Reinheit bis Gasequalität 6,0 und einer Konzentration von über 1 ppm über ein Rohrleitungssystem konzipiert sind. Mit einem Anwendungsbereich für Laboratorien und Produktionslinien ist es perfekt für die Produktreihen PHARGALIS & ALIGAL geeignet. Die Ausführung in Edelstahl wird für aggressive Umgebungen und die Verwendung von Acetylen empfohlen (PDG.S). VPM haben eine maximale Vordruckbelastung von 50 bar und können an einer Wand oder einer Rückwand für 2, 3 oder 4 Ventile befestigt werden. Ihr integriertes Metallmembran-Absperrventil zeigt direkt an, ob der Druck im Durchfluss geöffnet oder geschlossen ist. Specifications Der kompakte Körper des VPM enthält ein Absperrventil im Eingang. Das Absperrventil hat eine Öffnungs-/Schließfunktion auf dem Handrad.
>strong>Specifications
Modular: Vielfältige Installationsmöglichkeiten und Armaturen mit seitlichen und zentralen Anschlüssen für einfache und sichere Verbindungen.
Praktisch: Ermöglicht den schnellen Einbau verschiedener Geräte wie Druckminderer, Durchflussmesser, Regelventile usw., je nach Bedarf.
TECHNICAL SPECIFICATIONS
| Reference | VPM_50_0_1 |
| Packaging Type | Verrohrung |
Encombrement
L:90.0000 MILLIMETER H:90.0000 MILLIMETER D:75.0000 MILLIMETER Net Weight1.3000 KILOGRAM
L:90.0000 MILLIMETER H:90.0000 MILLIMETER D:75.0000 MILLIMETER Net Weight1.3000 KILOGRAM
Safety & Transport
Achtung, bei Verwendung von Sauerstoff und oxidierenden Gasen ist der max Arbeitsdruck nur 25 bar
Achtung, bei Verwendung von Sauerstoff und oxidierenden Gasen ist der max Arbeitsdruck nur 25 bar
